上装参数：

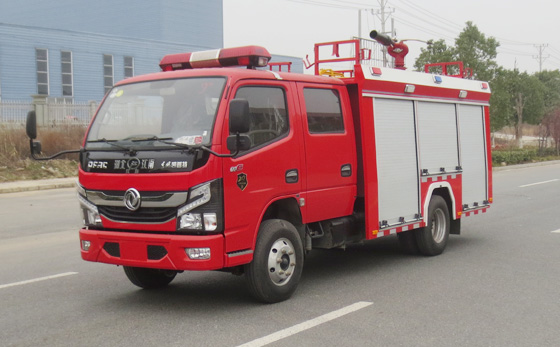

1、整车描述

JDF5073GXFPM20/E6型泡沫消防车、JDF5073GXFSG20/E6型水罐消防车，采用东风EQ1075DJ3CDF底盘改装而成。整车由消防员乘员室和车身两大部分组成，乘员室为原装双排，可乘坐2+3人,该车为内藏罐结构，车身两侧为器材箱,中部为水罐，后部为泵房。载液罐体为优质碳钢，与底盘采用弹性连接，载水1700kg（PM20）/2350kg（SG20），泡沫液量650kg（PM20），装备了上海雄真消防设备有限公司生产CB10/30型低压消防泵，额定流量30L/S，车顶安装成都威斯特消防机械有限公司生产的PL24（PM20）或PS30W(SG20)型车用消防炮。该车辆结构紧凑，配置完备，机动性强，能够及时应对企业，社区或重点消防单位的火情，可以第一时间形成小型战斗力进行初期火灾的扑救和人员疏散撤离。可广泛应用于消防救援站，政府专职消防队，企业专职消防队等

整车消防性能符合GB7956-2014标准要求；底盘通过国家强制性产品认证；发动机排放符合GB17691-2018第六阶段限值的规定要求（国Ⅵ标准）；整车通过国家消防装备质量监督检验中心检，已获得应急管理部下发的CCCF强制性产品认证。

2、乘员室

采用平头、四门，改制双排结构，3+3座，左舵，原车仪表板处设置消防操作仪表板及警灯控制盒，加装警报器、取力器控制开关及指示灯、附加电源开关。

3、上装结构

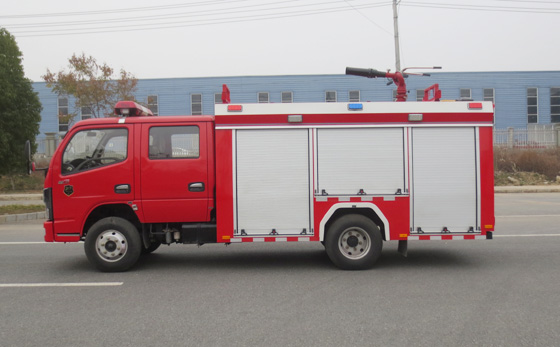

①整车 整车由消防员乘员室和车身两大部分组成，车身布置采用内藏罐式结构，左右两侧为器材箱，中部为水罐，器材箱后部为泵房。所有碳钢型材及板材均采用酸洗磷化处理防锈蚀，所有零部件、标准件均采用电镀、电泳等表面表面处理工艺。所有切割件均采用激光切割机切割，保证零件精度。

②主框架 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走。

③器材箱 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。

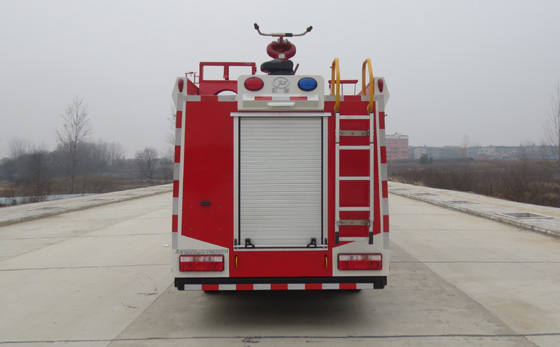

④泵房 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材。

⑤爬梯及上车拉手 后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过450mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。

⑥水罐 优质碳钢，厚度为3mm，总容量2500L。内藏式罐体，内设纵、横防浪板，中间开有人孔，封头、侧板、隔板均有增加强度的梯形折筋，顶板采用角铁加强，水罐能承受0.1 MPa 的静水压力，经0.1 MPa 静水压强度试验，罐体两侧面不出现明显残余变形，整体防锈蚀处理。与底盘车架弹性连接。人孔：设直径460mm人孔1个，带有快速锁定/开启装置。溢流口：设DN65溢流口1个。放余水口：设1个DN40水罐放余水口，配球阀。注水口：在水罐左右两侧各接1只DN65接口，进出水口：设1个水罐到水泵进水管，DN100阀门，手动控制，设1个水泵至水罐充水管，DN65阀门，手动控制。

⑦水泵、水炮及管路

采用低压离心式CB10/20-RS型低压车用消防泵，额定流量20L/s @1.0MPa，出口压力1.0MPa，最大吸水深度7M，活塞式真空泵，最大吸水时间≤50s。

采用PS20W消防炮，俯角≤-15°，仰角≥+60°，流量30L/S，射程≥55m
